فلومتر هوا یا CFM متر که با نامهای بادسنج و آنمومتر نیز شناخته میشود، ابزاری برای اندازهگیری سرعت و/یا دبی حجمی جریان هوا در محیطهای صنعتی، تاسیساتی و آزمایشگاهی است. این دستگاهها علاوه بر کاربردهای هواشناسی، در بسیاری از پروژههای HVAC، تهویه صنعتی، اتاقهای تمیز، خطوط تولید و آزمونهای کنترل کیفیت نقش کلیدی دارند.
اگر در صنایع یا تاسیسات، تعادل جریان هوا، کنترل کیفیت تهویه یا صحت عملکرد فنها و کانالها برای شما مهم است، انتخاب یک فلومتر هوا دقیق و متناسب با شرایط کاری میتواند از اتلاف انرژی، افت راندمان و شکایات بهرهبرداران جلوگیری کند.
فلومتر هوا دقیقاً چه چیزی را اندازهگیری میکند؟
بسته به مدل و فناوری، فلومتر هوا میتواند یکی یا چند پارامتر زیر را نمایش دهد:
- سرعت هوا (مانند m/s یا ft/min)
- دبی حجمی هوا بر اساس ابعاد کانال یا دریچه (CFM و CMM)
- دمای هوا
- در مدلهای پیشرفتهتر: میانگینگیری چندنقطهای، ثبت داده و گزارشگیری
CFM و CMM دو واحد رایج برای نمایش حجم جریان هوا هستند که به ترتیب به معنای فوت مکعب بر دقیقه و مترمکعب بر دقیقهاند.
چرا فلومتر هوا در صنعت و HVAC اهمیت دارد؟
در سیستمهای تهویه مطبوع و تهویه صنعتی، بسیاری از مشکلات عملکردی به عدم تعادل جریان هوا برمیگردد. یک فلومتر هوا مناسب کمک میکند:
- دبی ورودی و خروجی کانالها بهدرستی بالانس شود.
- عملکرد فن، اگزاست، هواساز و فیلترها ارزیابی گردد.
- میزان هوارسانی در محیطهای حساس مثل اتاق تمیز و آزمایشگاه تایید شود.
- بهرهوری انرژی افزایش یافته و هزینههای تعمیرات کاهش یابد.
فناوریهای رایج در فلومتر هوا
در بادسنجها و فلومترهای هوای پرتابل، چند فناوری اصلی رایج است. شناخت مزایا و محدودیت هر روش، انتخاب شما را دقیقتر میکند.
1. بادسنج پرهای (Vane)
بادسنج پرهای از یک پروانه/پره استفاده میکند که با عبور هوا میچرخد و سرعت چرخش به سرعت جریان هوا تبدیل میشود. این مدلها معمولاً برای اندازهگیری در دریچهها و کانالهای HVAC بسیار محبوب هستند.
مزایا
- کاربری ساده و مناسب عملیات روزمره تاسیسات
- مناسب برای اندازهگیریهای میدانی در کانالها و دیفیوزرها
- امکان محاسبه دبی حجمی با وارد کردن سطح مقطع
محدودیتها
- نیاز به قرارگیری صحیح در مسیر جریان برای دقت بهتر
2. بادسنج فنجانی
این مدلها بیشتر در کاربردهای هواشناسی و محیطهای باز استفاده میشوند. فنجانها بهگونهای طراحی شدهاند که از هر جهت باد را دریافت کرده و گردش را به سرعت تبدیل میکنند.
مزایا
- مناسب برای محیطهای بیرونی و پایش سرعت باد
محدودیتها
- کاربرد محدودتر در اندازهگیری دقیق دبی کانالی
3. بادسنج هات وایر (Hot Wire)
در بادسنجهای هات وایر، یک سیم بسیار ظریف با جریان الکتریکی گرم میشود. عبور هوا موجب خنک شدن سیم شده و تغییرات جریان/ولتاژ به سرعت هوا تبدیل میگردد. این نوع برای سرعتهای پایین و اندازهگیریهای حساس عملکرد خوبی دارد.
مزایا
- دقت بالا در جریانهای کم
- مناسب برای تحقیقات آزمایشگاهی و بررسیهای تخصصی تهویه
محدودیتها
- حساسیت بیشتر به آلودگی و شرایط محیطی
- نیاز بالقوه به کالیبراسیون دقیقتر
4. فلومتر هوا با فشار دیفرانسیل (Pitot + Manometer)
در این روش، از لوله پیتوت و یک دستگاه دقیق اندازهگیری فشار تفاضلی استفاده میشود. فشار ایجادشده در جریان هوا به سرعت تبدیل میگردد و برای اندازهگیریهای دقیق در کانالها بهکار میرود.
مزایا
- مناسب برای اندازهگیریهای حرفهای در کانالهای صنعتی
- امکان ترکیب با سنسورهای دما و رطوبت
محدودیتها
- نیاز به مهارت نصب و هممحوری صحیح در کانال
5. بادسنج التراسونیک
مدلهای التراسونیک، بدون قطعات متحرک و با استفاده از زمان عبور امواج صوتی، سرعت جریان هوا را محاسبه میکنند. این فناوری در برخی کاربردهای تخصصی و محیطهای حساس به لرزش یا سایش مورد توجه است.
کاربردهای متداول فلومتر هوا
- نصب، تعمیر، تشخیص و بهینهسازی سیستمهای تهویه مطبوع
- نصب، سرویس و تحلیل سیستمهای تهویه صنعتی
- بررسی عملکرد هواسازها، اگزاستها و فنها
- آزمایش و تحلیل باد و دما
- اتاقهای دیگ بخار و تاسیسات انرژی
- نظارت بر خروجی جریان یونیزر
- آزمایشهای آیرودینامیک خودرو
- تعمیر و نگهداری کارخانه و تاسیسات
راهنمای انتخاب و خرید فلومتر هوا
برای خرید یک فلومتر هوا که هم از نظر فنی و هم از نظر هزینه برای پروژه شما بهینه باشد، این معیارها را در نظر بگیرید:
محدوده اندازهگیری و واحدها
- اگر کاربری شما بالانس کانال است، دستگاهی انتخاب کنید که علاوه بر سرعت، CFM/CMM را هم محاسبه کند.
- برای خطوط تهویه با سرعتهای پایین، هات وایر معمولاً گزینه دقیقتری است.
دقت، کالیبراسیون و پایداری اندازهگیری
- در محیطهای حساس، گواهی کالیبراسیون و امکان کالیبراسیون دورهای را جدی بگیرید.
- قابلیت میانگینگیری چندنقطهای میتواند خطای ناشی از جریانهای متلاطم را کاهش دهد.
نوع محیط و شرایط نصب
- برای کارهای میدانی در کارگاه یا سایتهای صنعتی، بدنه مقاوم و سطح حفاظت مناسب اهمیت دارد.
- در کانالهای باریک یا نقاط با دسترسی دشوار، مدلهای پرابدار یا تلسکوپی کاربردیترند.
ثبت داده و ارتباطات
اگر نیاز دارید گزارشهای دورهای ارائه دهید یا عملکرد سیستم را پایش کنید، مدلی با:
- دیتالاگر داخلی
- خروجی نرمافزاری یا اتصال به رایانه/موبایل
میتواند ارزش خرید بالاتری داشته باشد.

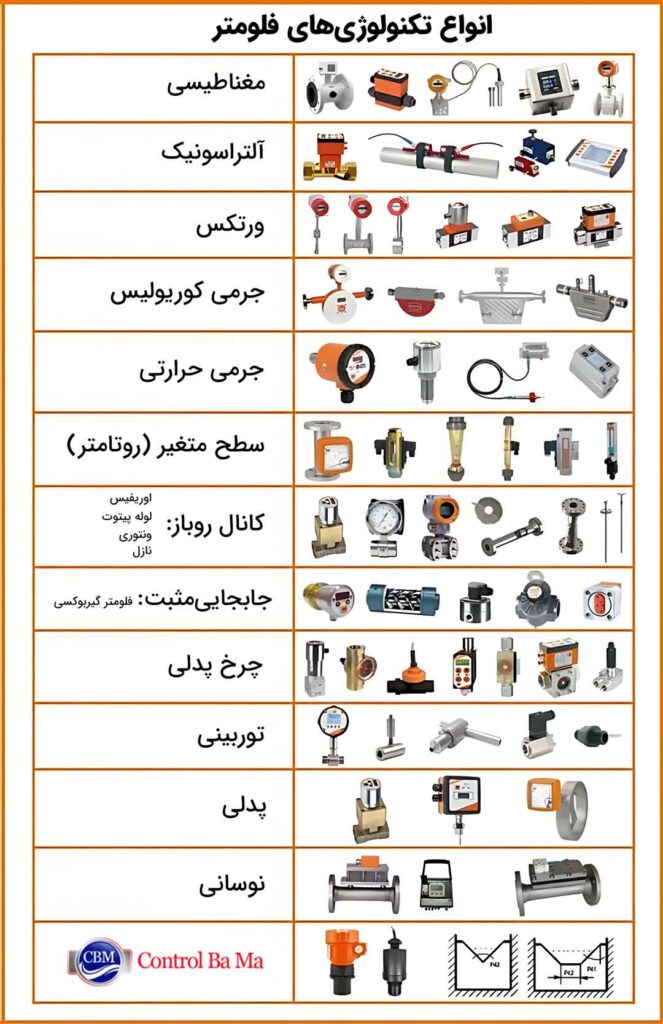

مقایسه فلومتر هوا با سایر فلومترهای صنعتی
فلومتر هوا (بادسنج) عموماً یک ابزار پرتابل برای اندازهگیری سرعت و دبی هوا در کانال یا محیط است. اما در خطوط فرایندی، برای اندازهگیری دبی گازها و مایعات در لولهها از فلومترهای صنعتی درونخطی استفاده میشود.
جدول زیر یک تصویر سریع از تفاوتهای رایج بین انواع فلومترهای صنعتی ارائه میدهد تا اگر پروژه شما به اندازهگیری درون خط لوله مربوط است، انتخاب دقیقتری داشته باشید.
| نوع فلومتر صنعتی | اصل اندازهگیری | مناسب برای | مزایا | محدودیتها/نکات انتخاب |
|---|---|---|---|---|
| روتامتر | شناور در لوله مخروطی (سطح مقطع متغیر) | مایعات و گازها با دبی کم تا متوسط | ساده، کمهزینه، خوانش مستقیم | دقت متوسط، وابسته به وضعیت نصب و شرایط سیال |
| فلومتر توربینی | چرخش توربین متناسب با سرعت سیال | مایعات تمیز و برخی گازها | دقت خوب، پاسخ سریع | حساس به ذرات و ویسکوزیته، نیاز به طول مستقیم لوله |
| فلومتر مغناطیسی | القای ولتاژ در سیال رسانا | مایعات رسانا | بدون قطعه متحرک، افت فشار کم | برای گاز و مایعات غیررسانا مناسب نیست |
| فلومتر ورتکس | شمارش گردابههای ایجادشده پشت مانع | گاز، بخار و مایعات | قطعات متحرک کم، مناسب بخار | نیاز به شرایط پایدار جریان و نصب صحیح |
| فلومتر التراسونیک | اندازهگیری زمان عبور/داپلر | مایعات و برخی گازها | نصب آسانتر در برخی مدلها، بدون افت فشار محسوس | دقت وابسته به نوع سیال و کیفیت نصب |
| فلومتر کوریولیس | اندازهگیری مستقیم دبی جرمی | مایعات و گازها | دقت بسیار بالا، اندازهگیری همزمان چگالی | هزینه بالاتر |
| فلومتر ترمال ماس | سنجش انتقال حرارت در گاز | گازها و هوای فشرده | مناسب دبی جرمی گاز، افت فشار کم | حساسیت به ترکیب گاز و شرایط فرآیندی |
| فلومترهای فشار دیفرانسیل (اوریفیس/ونتوری) | اختلاف فشار ایجادشده در المان محدودکننده | مایعات، گاز، بخار | استاندارد صنعتی، تنوع گسترده | نیاز به طراحی دقیق و افت فشار قابل توجه در برخی مدلها |
جمعبندی
برای خرید فلومتر هوا یا CFM متر، که یکی از کلیدیترین ابزارهای اندازهگیری در پروژههای تاسیساتی و صنعتی است. با انتخاب فناوری مناسب (پرهای، هات وایر، پیتوت یا التراسونیک) و توجه به محدوده اندازهگیری، دقت، قابلیت محاسبه CFM/CMM و امکانات ثبت داده، میتوانید اندازهگیریهای قابل اتکا و تصمیمهای فنی دقیقتری داشته باشید.
